輪行箱の土台完成へ

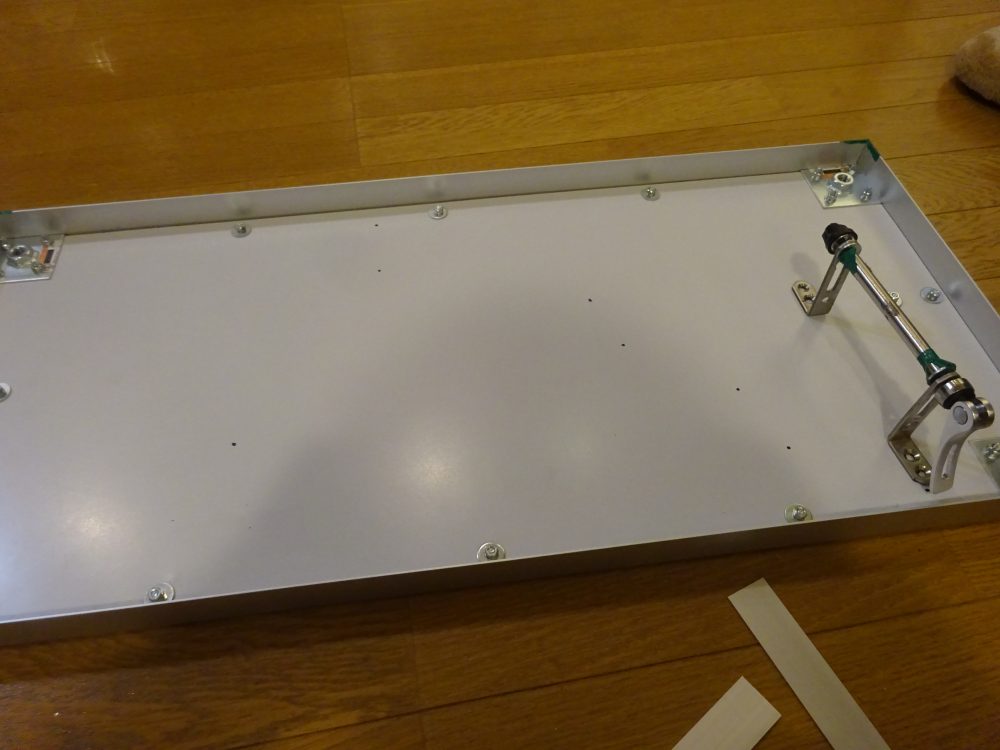

バイクフライデー用の輪行箱作り続きです。輪行箱土台に自転車を固定するための穴やフロントクイックの固定位置をマーキングします。

この位置は前回の底板と同じ位置にマーキングを入れました

最終形完成、3辺合計158cm、ミニベロバイクフライディーをスーツケースのように運べる輪行箱の作成その3

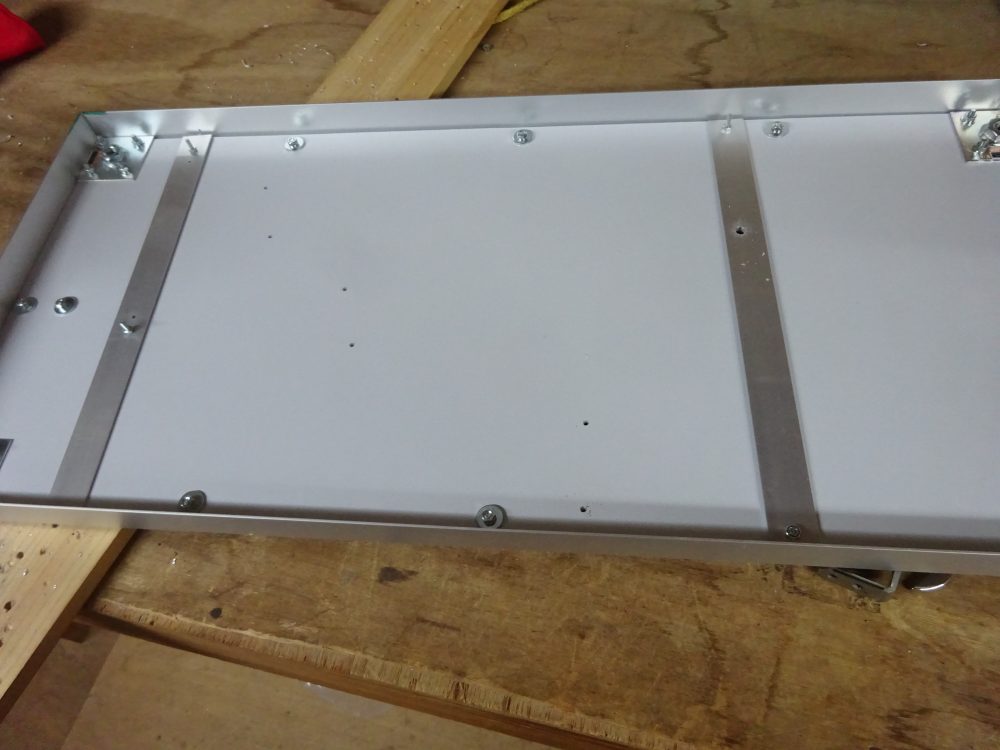

再び、底板の加工ですがフロントエンド固定位置に補強板を入れました。

輪行箱底板に補強板追加

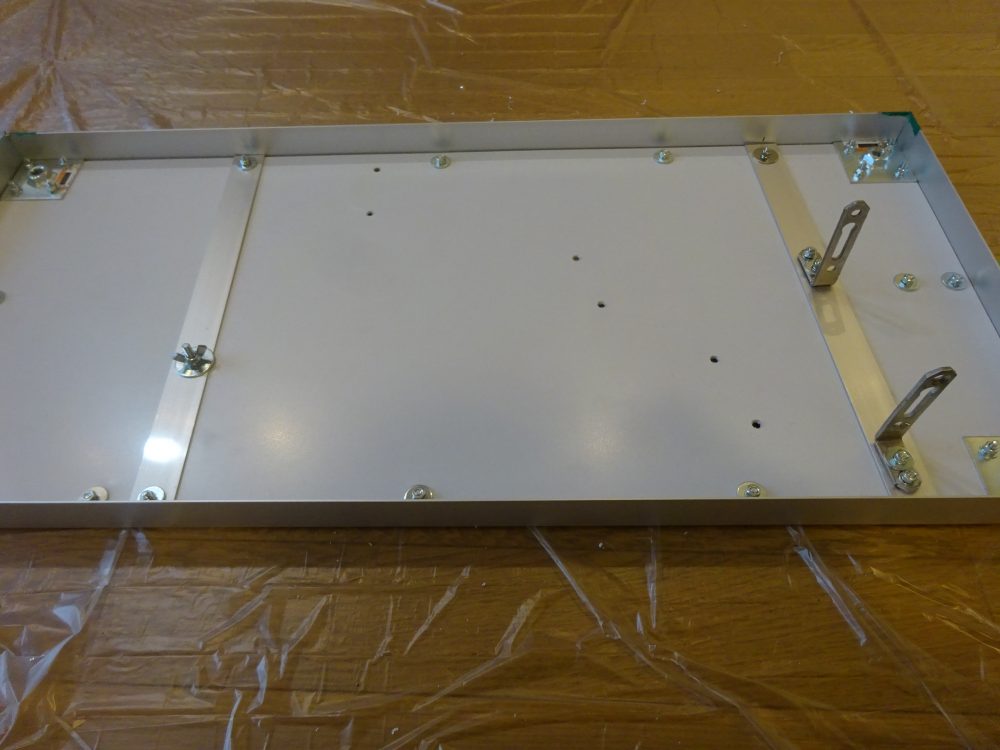

ビス固定して、金物を固定して

フロントクイック固定金具取り付け

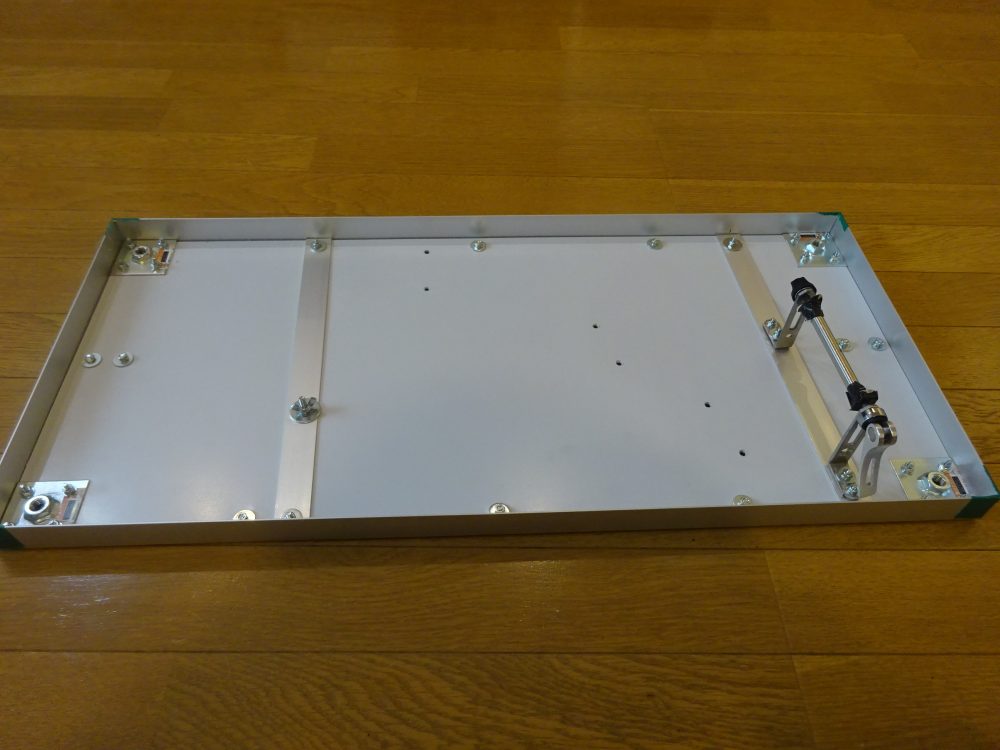

こんな感じで出来上がりました。前輪のフォークをクイックで固定して、折りたたんだ後ろ部分を蝶ナットで固定します。底板に開いた穴に結束バンドを通してタイヤとサドルを固定する形となります。

最終形完成、3辺合計158cm、ミニベロバイクフライディーをスーツケースのように運べる輪行箱の作成その3

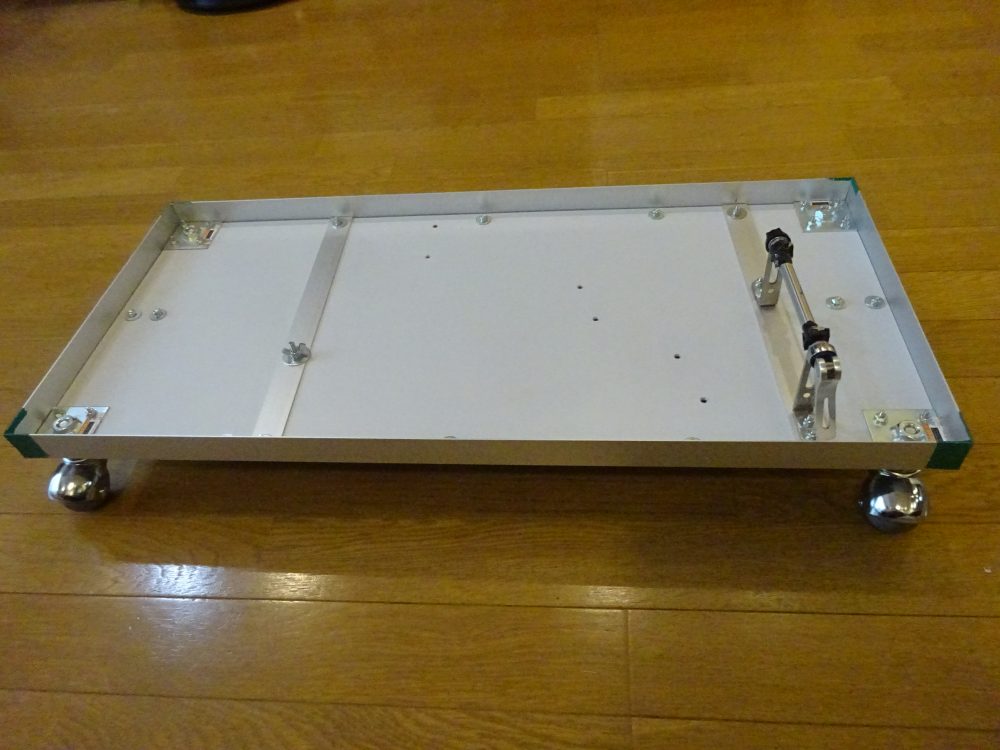

キャスターを取り付けての確認、スムースに動きます。

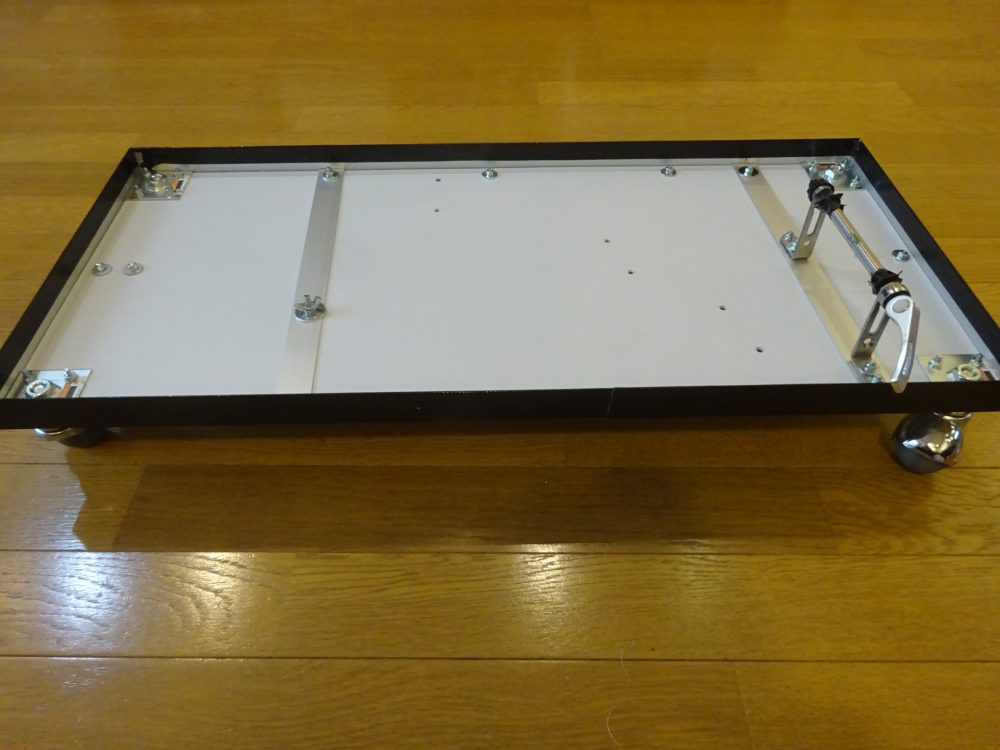

最後にグルリと黒いガムテープを巻いて輪行箱の底板完成です。

今回の輪行箱は黒で作る予定です。
