輪行箱の材料から寸法、作りから、梱包方法、今後のアドバイス
お待たせいたしました。先日のスイス ロードバイクとハイキングの一人旅2017でロードバイクを手荷物として預けるために作成した輪行箱の設計資料が完成しダウンロード配布を開始しました。（このページの最下部です）
前回の輪行箱との一番の違いは、梱包を畳んで収納できるようにしたことです。空港の荷物預かりで少しでも安く預けることが出来るようになったと思います

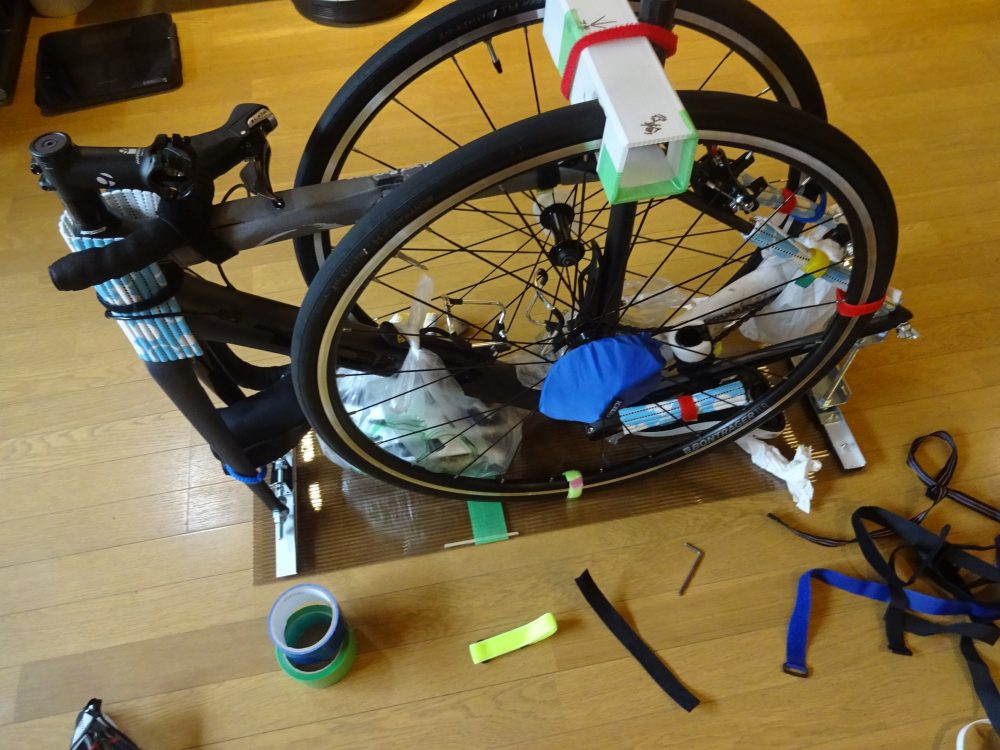

梱包方式はエンドが下になる正立型、フレームをエンド金具に固定してからハンドルやサドルを取り外すので、分解作業がしやすく、反転型よりも素早く分解梱包出来ると思います。
輪行箱の落下時にエンド部分に掛かる衝撃を和らげるため、防振用のスプリングやクッションを取り付けました。
スイスでのロードバイク移動ではフロントのエンド金具がベースのプラダンから外れたりしていましたが、改良と改良方法の提案ページも作っておきました。
内容について整理すると
- 輪行箱を作る材料
- プラダンのカット及び折り目の寸法
- 輪行箱及びエンド置台の組み立て方
- ロードバイクの分解梱包手順
- 輪行箱を作るときのアドバイス
全64ページとなりました。
注意点ですが、今回スイスに持参したロードバイクはTREKのEmonda SL5
写真のようにシートピラーの土台が高く特殊構造です。
その為、輪行箱は高くなり外形寸法 長さ970mm 高さ730mm 幅330mm ３辺合計サイズで203cmの大きさになりました。
通常のロードバイクであれば、もう少し高さを下げることが出来ると思いますので、幅を大きくして収納力を増やしたり、外形寸法を200cmに抑えて、ヤマト運輸のヤマト便で送ることが出来るサイズに収めてもいいと思います。
長さは自転車のフレームサイズによって変わりますので、実測の上長さを決めてください。参考に私のTREK Emonda SL5は540サイズです。
次回から海外自転車旅行はミニベロ（Bike Friday)で行くと思いますので、ロードバイク用の輪行箱作成は最後になるかもしれません。
代わりにBike Fridayキャスターと160cmサイズ対応の輪行箱を作成する予定です。
では、下記よりご自由にダウンロードしてください（要メンバー登録）
私をご存知の方は直接ご連絡いただいてもOKです
[download id=”3113″]
