前回失敗した輪行箱の作り直し
第4回まで行きました。BikeFriday用158cmサイズの輪行箱作り、続きを書いて行きます。
前回は底板を失敗、弱くて曲り後付のキャスターがスムースに動かないため失敗で終わっていました。
5月はワシントンDCへ、ユナイテッド航空は自転車158cmサイズ以下なら無料で預け入れできるので作成を急ぎます。

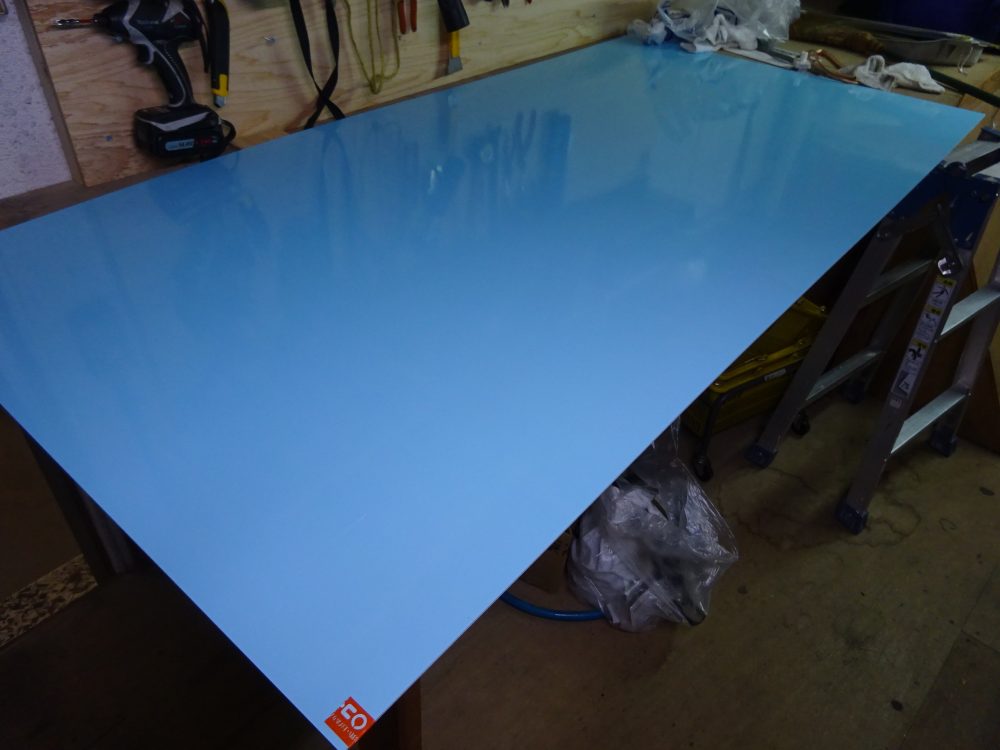

新規に買ってきた材料はアルミ複合版、1820mm×910mmです。カット済の小さなサイズも有ったのですが割高でした。近くのホームセンターで1980円税別です。

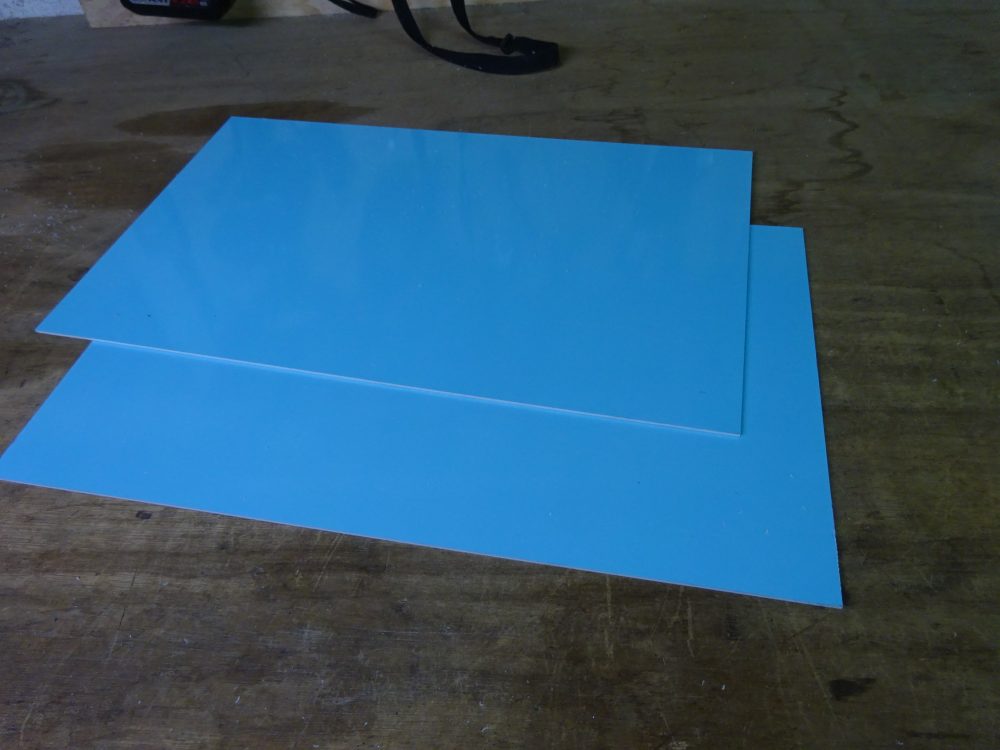

手っ取り早く丸ノコでカットしました。サイズは510mm×310mm、失敗に備えて2枚切り出しました。

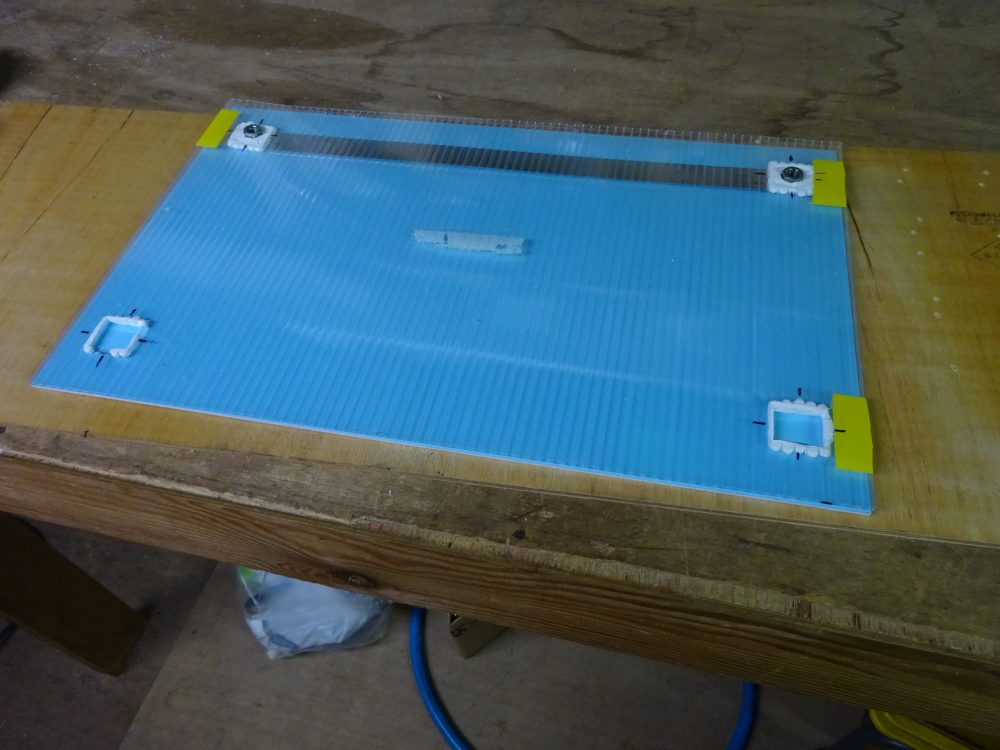

前回失敗した底板のキャスター位置に合わせてマーキングします。

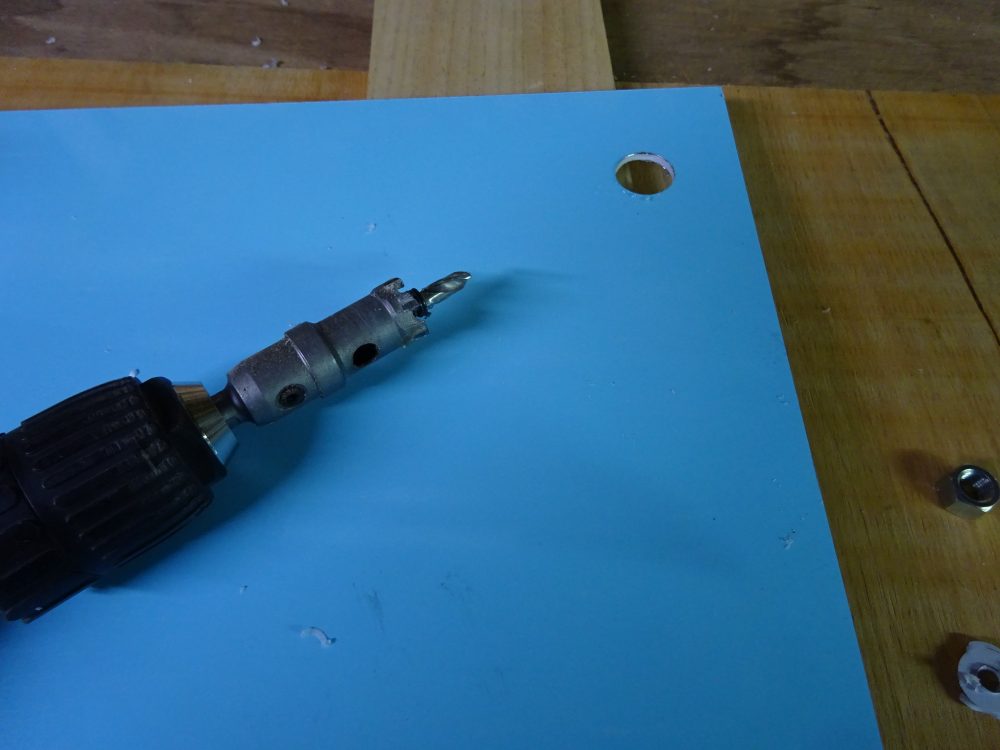

アルミ複合板のマーキングした位置に丸穴をあけます。穴径は少し迷いましたが20mmのホルソーで開口

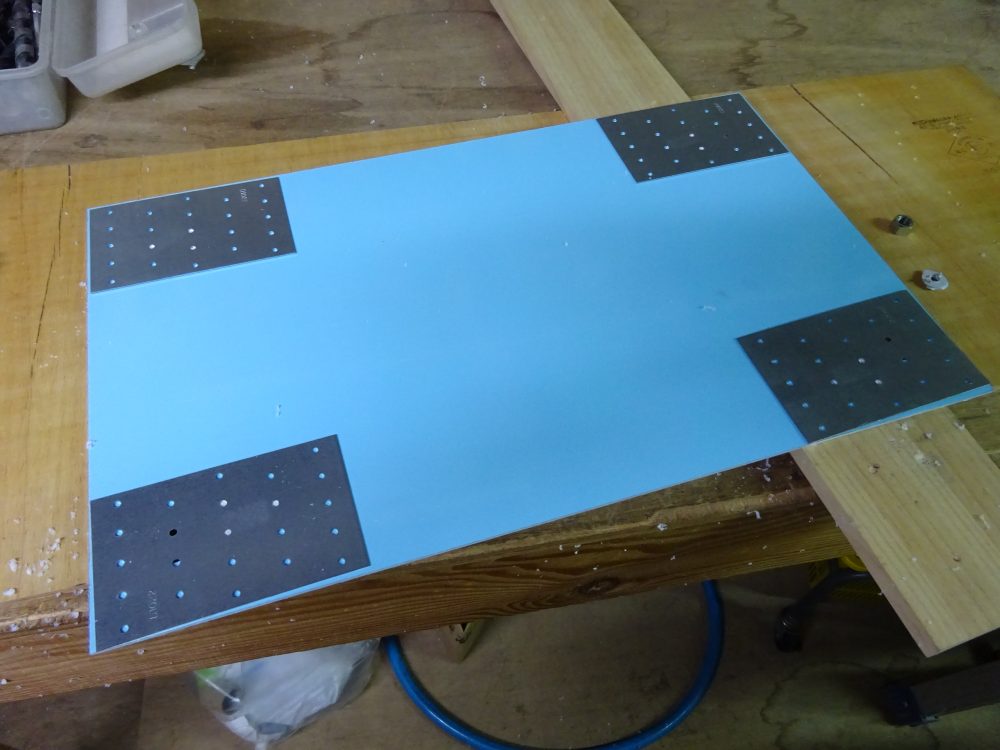

裏面に補強用の金具を取り付けるための位置合わせです。ツバイフォ―の補強材を使用しました。

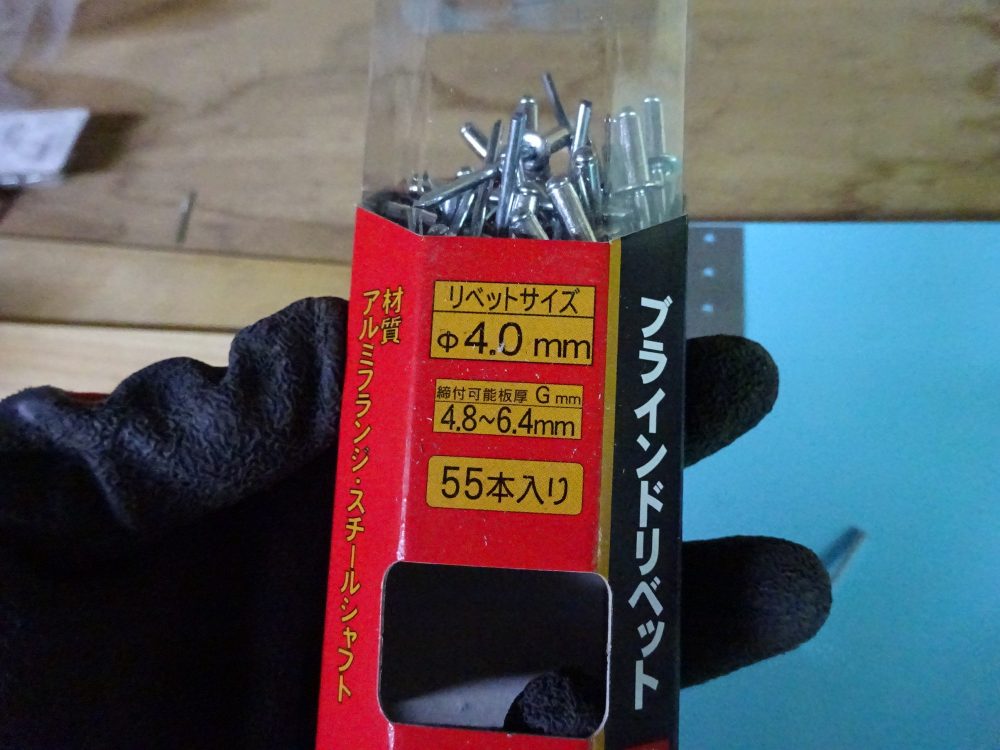

アルミ複合板と補強金具との接合はM4辺りのボルトナットと迷ったのですが、今回は4mmサイズのリベットを使う事にしました。ボルトナットの出っ張りよりも小さいかなと思ったのが選択理由です。

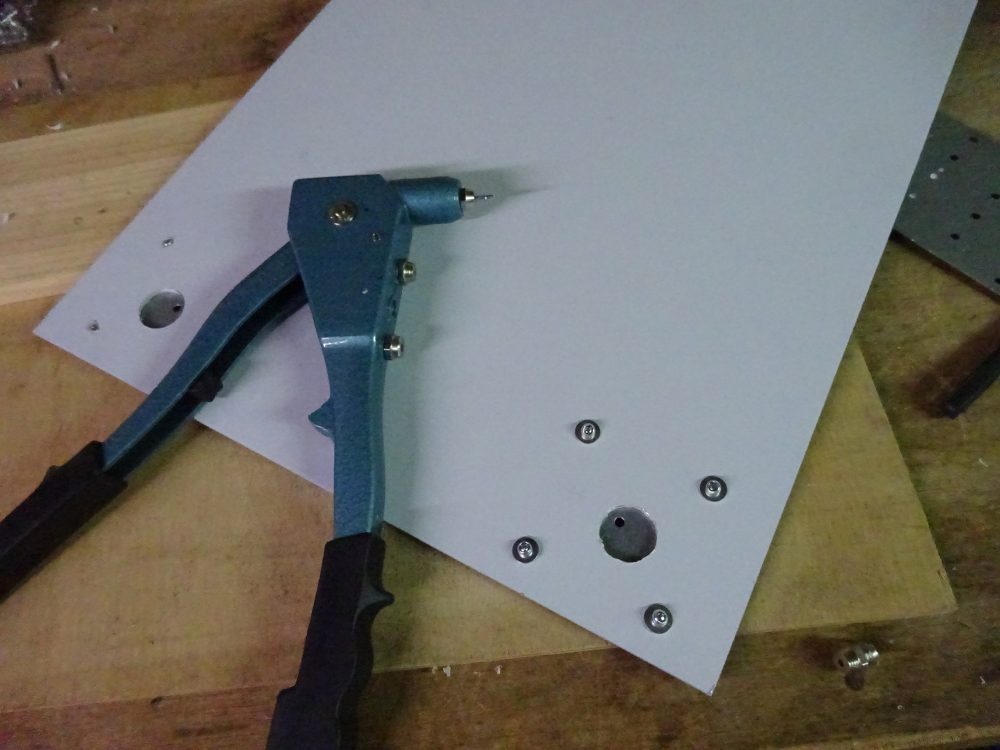

下穴をあけてリベットで固定します。

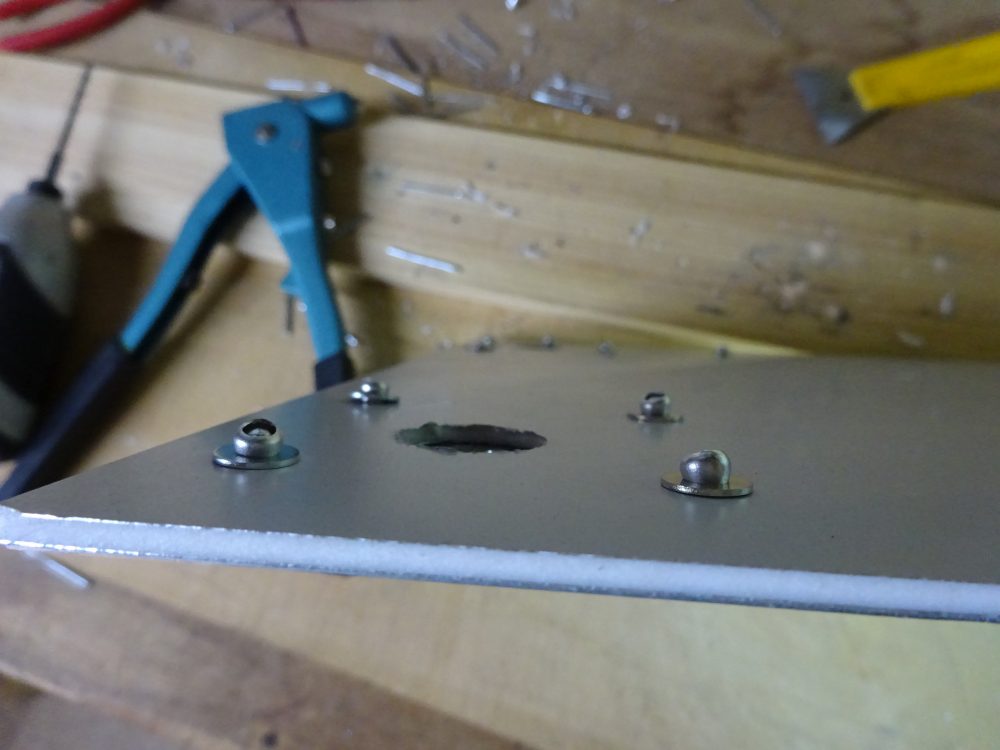

裏面の出っ張りはこんな感じ、思ったより出っ張りますがボルトナットよりは小さいかもです。

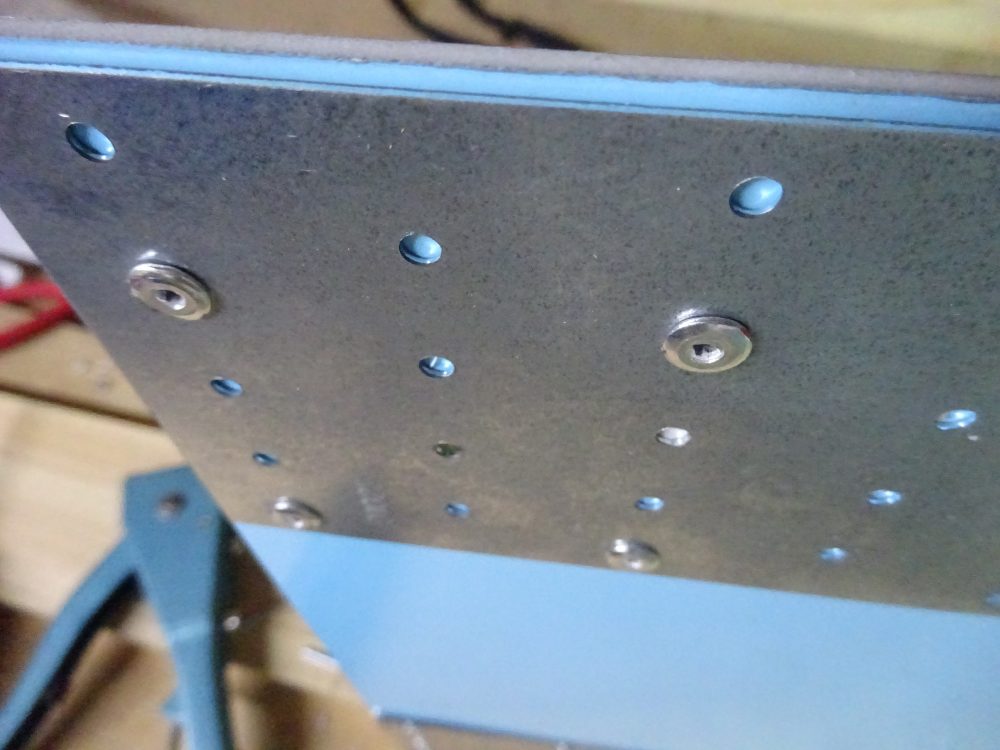

BikeFriday収納側のリベットは薄くていい感じです。明日に続きます。
