スーツケースのように自転車を運べる輪行箱
残念ながら輪行箱の作成は失敗したのですが、作り直しのこれからが本番です。今回はアルミ複合板とL型アルミ金具を使って「スーツケースのように自転車を運べる輪行箱」を作っていきたいと思います。
新型BikeFriday 用輪行箱を作り失敗
折角、輪行箱が出来上がり掛けていたのですが、高さ不足が発覚、入らないことが分かりました。
...
www.ryokouki.net
2019-08-27 20:30

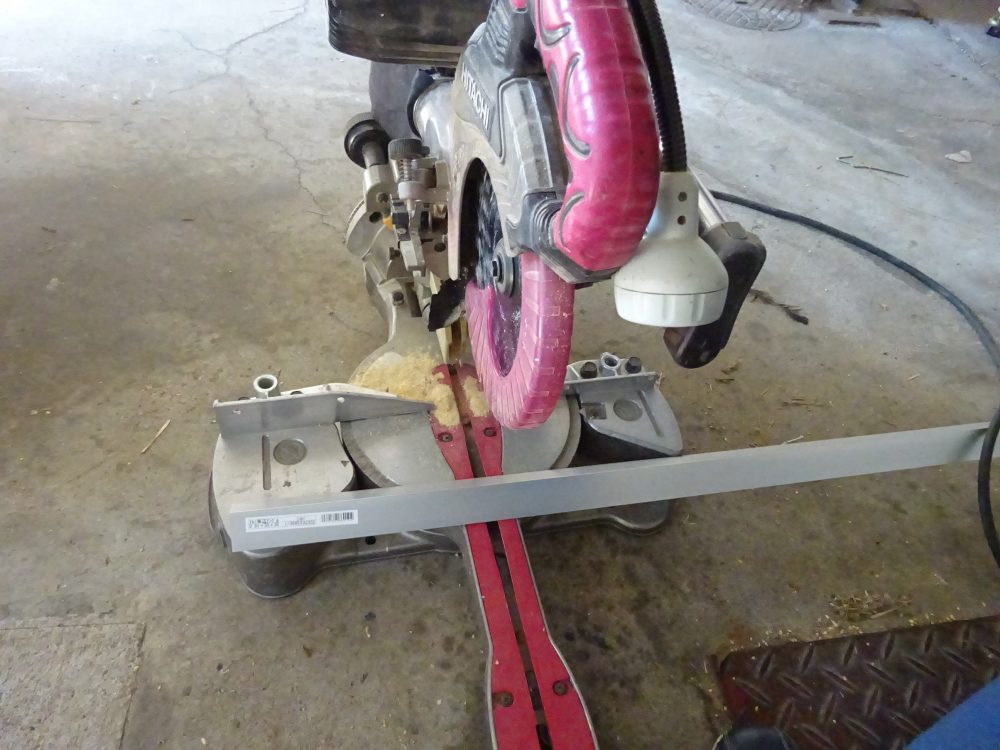

前回同様、アルミのL型金具を切り出します。アルミ金具は1.2mm厚、30mm角仕様のもので作ることにしました。45度にカットする必要があるのでスライド丸鋸を利用しました。

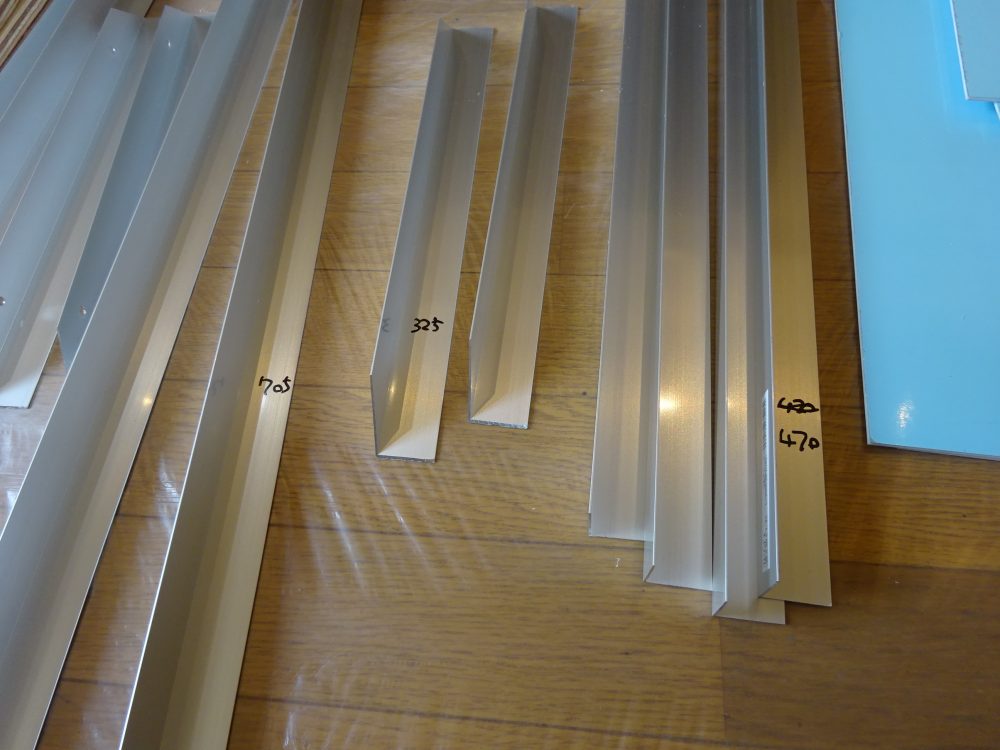

切り出したアルミL型金具です。蓋部分のみ前回のアルミL型金具金具を流用し30mm角の0.8mm厚です。
- 両端45度加工、705mmアルミL型金物4本
- 両端45度加工、325mmアルミL型金具4本
- ストレートカット470mmアルミL型金具4本（480mmの方が良かった）

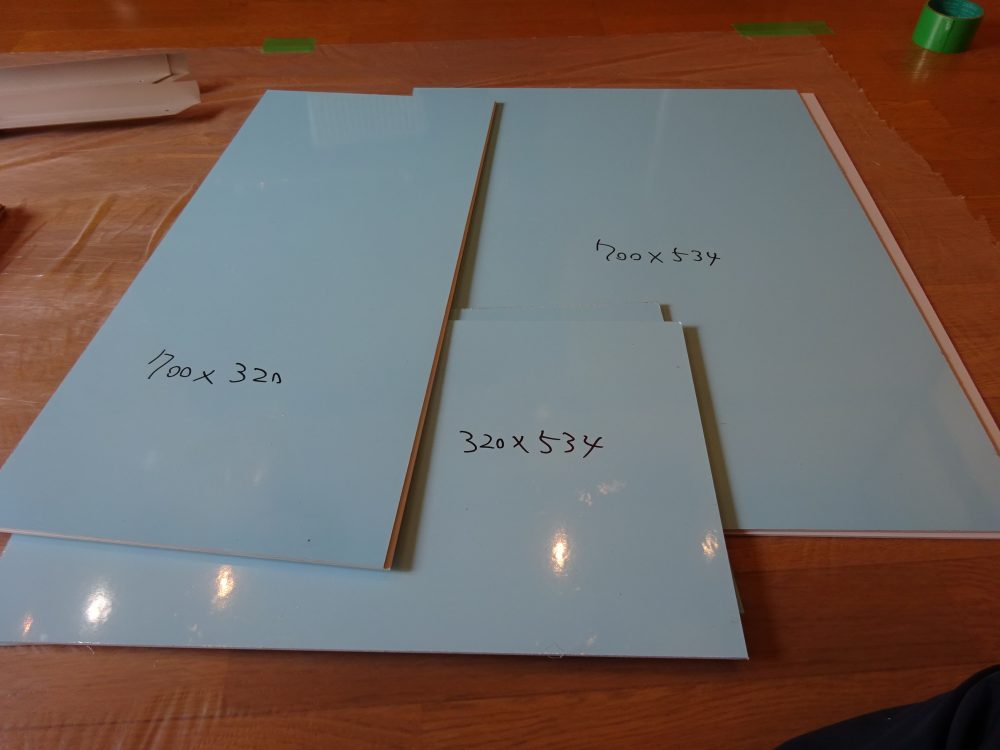

続いて3mm厚、1820mm×910mmサイズのアルミ複合板を切り出しました。
- 700mm×320mmサイズ2枚
- 320mm×534mmサイズ2枚
- 700mm×534mmサイズ2枚
- 前回の失敗分を流用しましたが、底板様に700m×320mmサイズ1枚必要です

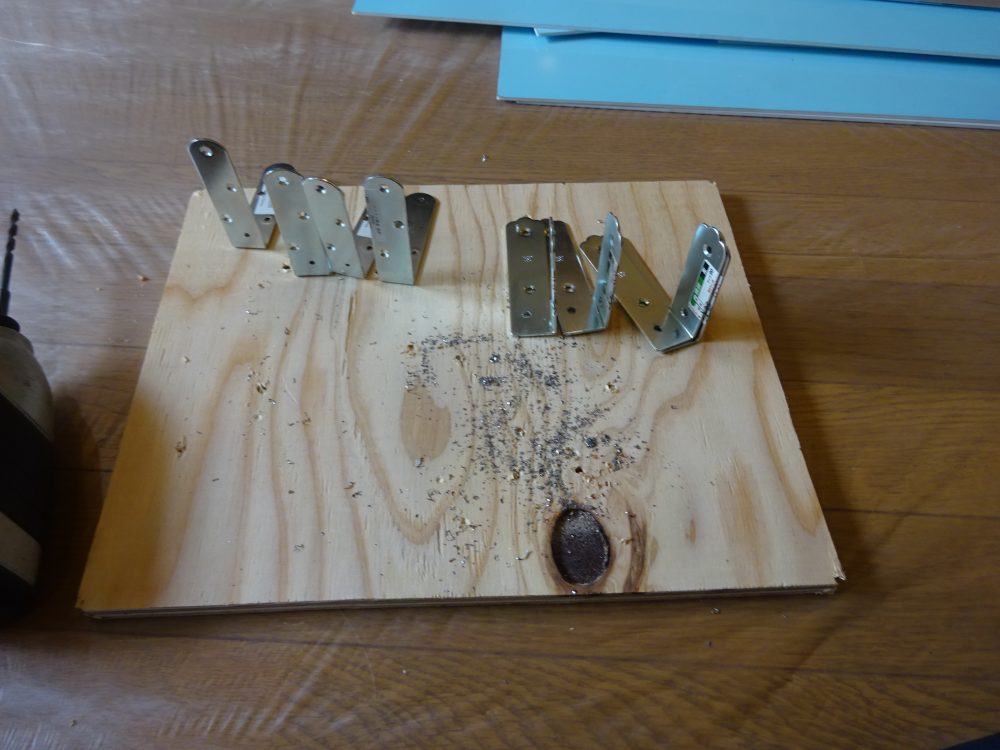

今回は底板と底版を固定した状態で作りたいので、底板と側板を補強する金物を準備しました。まず、穴径が小さかったのでドリルで広げています
- ユニクロL型金物4個
- ユニクロ変形L型金物4個

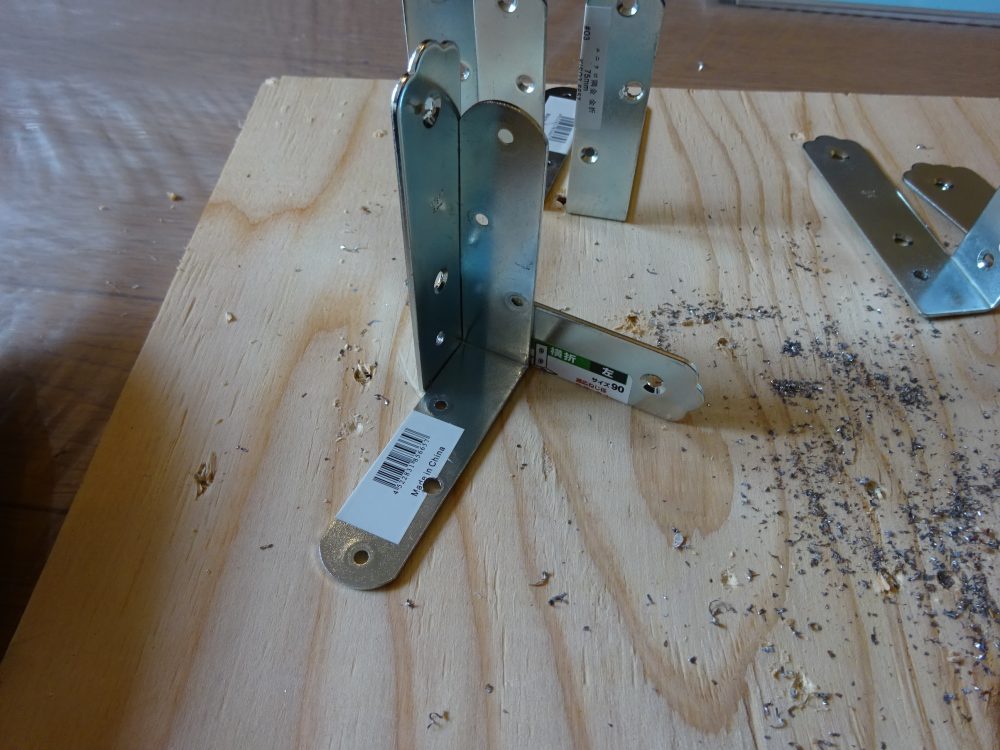

2種類のL型金物を下記のように組み合わせて底板と側板の補強を入れます。コーナー形状に加工済みの金物が見つかればベストなのですが、見つけられませんでした。

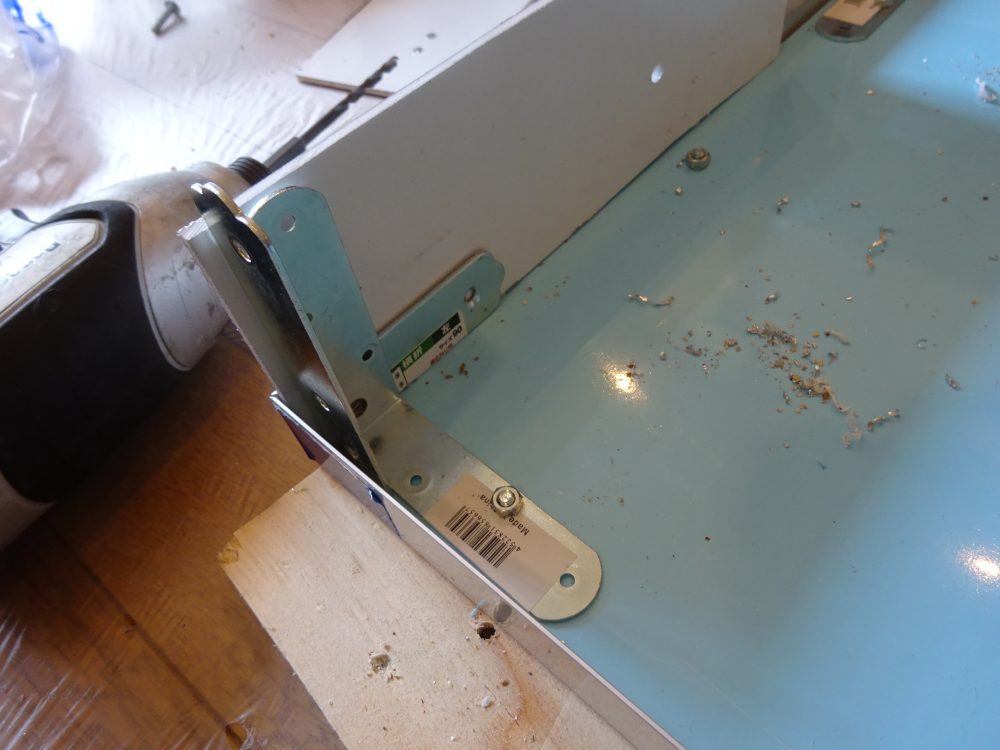

底板との固定位置を確定させるため、破材を側板に見立てて差し込んで下穴をあけます。

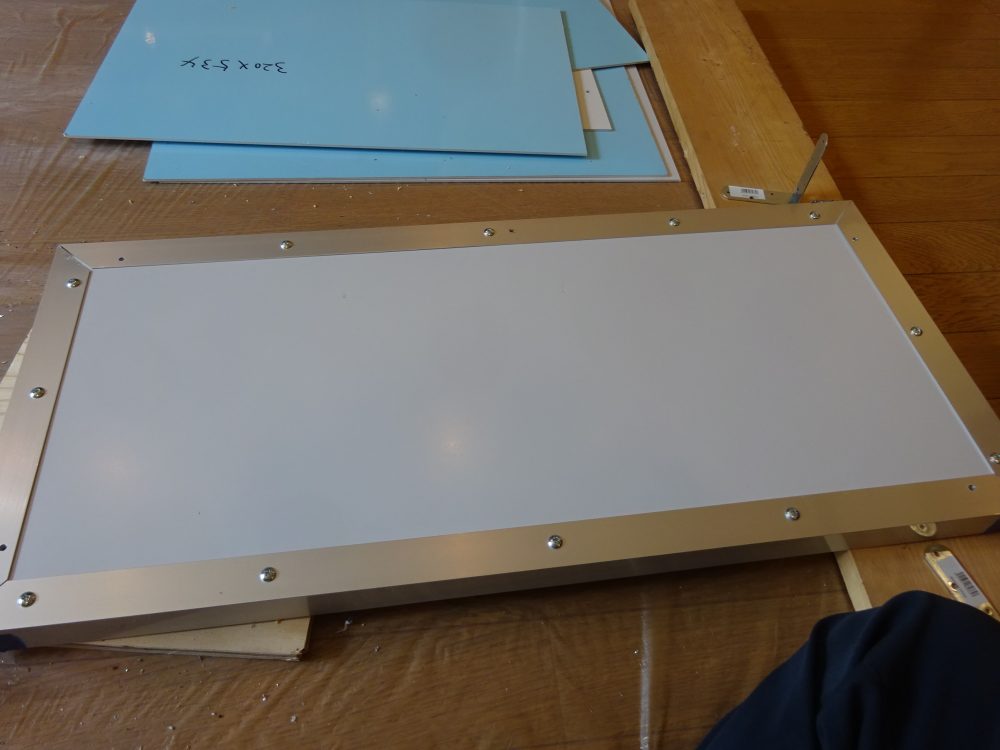

輪行箱の底板部分が完成しました。4か所の穴が補強金物固定用の穴となります。

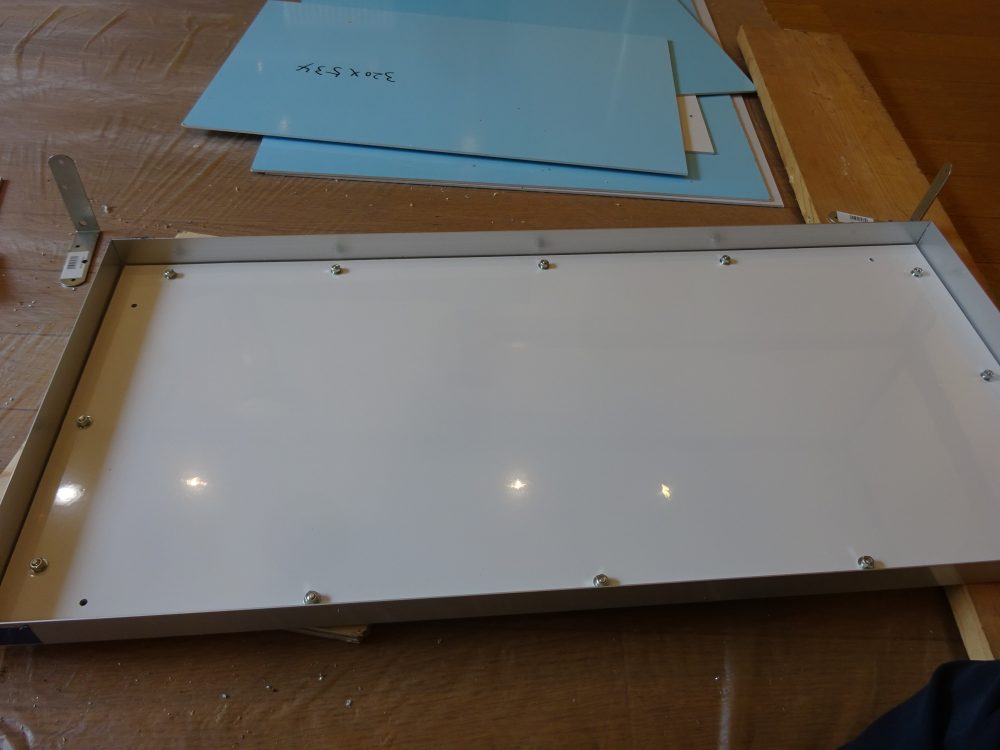

裏面から見るとこんな感じ、合計16本のM4ネジでアルミ複合板とL型金物を固定しました。
